魯爾接頭是一個標準化的微不滲透接頭，由公Luer接頭部分連接到支撐的母體Luer接頭。廣泛用于醫學和實驗室儀器。它因此赫爾曼·伍爾夫芬·魯爾的名字定名的。魯爾連接是錐形連接管內外的連接，被稱為魯爾連接。錐度C=（D大端面的直徑-d小端直徑）/L（L是D到d的距離）。6:100錐形接頭是指當長度=100時，大端直徑-小端直徑=6，一般測試魯爾接頭性能的儀器是依靠專業的魯爾接頭測試儀。
?
?
?
魯爾接頭發展現狀
目前，大多數開發人員對魯爾接頭的標準比較了解，但對魯爾接頭的具體繪制方法和實現還缺乏，開發的產品存在裝配密封性或密封失效等問題。 因此，為了實現魯爾接頭的結構和密封，開發人員需要了解魯爾接頭的具體拉拔方法，并且魯爾接頭的密封和裝配緊密性需要對螺紋的參數有更深入的了解。 以實現其功能。因為這個產品主要是實現螺紋對接的光滑度和緊密度。對應螺紋的尺寸精度要求高，產品裝配后的緊密性是產品實現的關鍵難點。針對以上問題，要求模具加工時首先要將螺紋的形狀和尺寸加工到位，其次才能保證工藝的穩定性，以保證產品結構的穩定性。
?
魯爾接頭模具設計結構
魯爾接頭模具結構相對不復雜，關鍵是實現螺紋的加工精度和穩定性?？讛?shù)一般采用1*2或1*4排名模式，側膠粘模式，潛水膠兩種，頂方式一般采用頂針。
?
用于5路厄結構的材料
ABS: ABS 塑料具有良好的綜合物理力學性能、良好的沖擊韌性、剛度、硬度、疲勞強度; ABS 塑料的熱變形溫度為85 ~ 110 °C，同時具有良好的耐寒性、電性能; 其次，材料具有良好的化學穩定性，除濃縮氧化酸外，對其他酸、鹽、堿穩定；
PC: PC材料具有阻燃、耐磨、抗氧化等特性。它是一種非晶態塑料，具有優質的耐熱性、良好的透明性、高抗沖擊性等物理機械性能，以及較高的透光率、折射率和易于加工成型。
?
魯爾接頭模具需要注意安全事項
設計合理的公差；用牙齒的大小加工，以保證到位;在拋光過程中，要注意保護牙齒類型結構特征；注意檢查產品分型線的段差控制在0.02 mm 以內;設計的時候把尺寸下限做的和密封部分的尺寸相對應，以防后續密封不夠，再加膠。
?
魯爾接頭注塑生產工藝需要注意事項
確保材料在適當?shù)牡胤胶婵荆⑶宜趾吭谠摲秶鷥?nèi)；根據科學的測試方法，建立合理的成型工藝；注意接縫處不能有縮水或積氣現象;定期監控模具溫度，定期維護模具水路，保證水路通暢。
?
實現整個魯爾接頭產品的要點
在產品設計初期，了解魯爾螺齒的基本制圖方法、螺距、螺齒角等）確保在產品設計的早期階段無問題；設計模具時，應考慮合理的送料位置，確保送料均勻。模具加工時，要保證加工尺寸到位，特別是螺桿的位置尺寸和形狀;測量時，選擇合理的測量方法，保證螺紋尺寸到位；依科學試模法，選擇進行合理的成型工藝，保證企業產品設計尺寸穩定性。
?
檢測魯爾接頭符合標準的設備是什么？

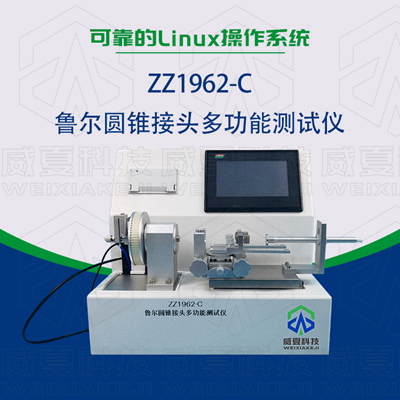

ZZ1962-T 魯爾圓錐接頭性能測試儀
GB∕T 1962.1-2015 注射器、注射針及其他醫療器械6%(魯爾)圓錐接頭 第1部分：通用要求
GB T 1962.2-2001注射器、注射針及其他醫療器械6%（魯爾）圓錐接頭 第2部分 鎖定接頭
工程師遠程在線一對一維保指導，本設備是國家檢驗生產廠家產品性能的高效檢測設備。由可編程控制器，液晶屏，力值傳感器，傳動裝置，機載打印機等組成，提供中文菜單顯示，具備人機對話設定各項參數。測試操控范圍包括：測試項目、公稱規格、產品名稱、打印設定、測試、前移、后移、左移、右移、時間、標定，檢定等功能設定。搭配機載打印測試可實時顯示測試數據，并由打印機打印出測試數據。在測試過程中顯示裝配施加的軸向力、扭矩、保持時間、內部水壓、可測試魯爾接頭的漏液、漏氣、分離力、旋開扭矩、易裝配性、抗滑絲性、抗過載性、應力開裂、壓力衰減泄漏、等各項性能，并在測試過程中顯示裝配施加的軸向力、扭矩，保持時間、內部水壓、分離力、泄漏率值，包括各種6：100（魯爾）接頭，（鎖定和非鎖定），如輸液器、輸血器、輸液針、導管、麻醉過濾器等。
?
?
操作界面：簡體中文
測試標準：GB∕T 1962.1-2015 注射器、注射針及其他醫療器械6%（魯爾）
GB T 1962.2-2001注射器、注射針及其他醫療器械6%（魯爾）
軸 向 力：1～800N，誤差不大于±1%讀數
內水水壓：200kPa～400kPa，誤差不大于±1.5%讀數
扭 矩：0.01N?m～0.50N?m，誤差不大于±1.5%
產品凈重：20kg
外觀尺寸：440×350×415（mm）
電 源：AC90V-240V/50Hz（自適應寬電壓）
整機功率：70W
可編程控制器：PLC
液 晶 屏：臺灣產5.7英寸SA-7B人機界面
傳 感 器：高精度力值傳感器
測力機構：內置
打 印 機：機載針式打印機
技術參數
功能特色
產品概述
GB∕T 1962.1-2015 注射器、注射針及其他醫療器械6%(魯爾)圓錐接頭 第1部分：通用要求
GB T 1962.2-2001注射器、注射針及其他醫療器械6%（魯爾）圓錐接頭 第2部分 鎖定接頭
精益求精，持久耐用，在厚重品質的外觀下，嵌入易用的按鍵功能，堅固易用的交互反饋均獲得眾多測試人員的一致好評。面對不同的檢測環境，隨處即可放置，檢測性能依舊穩定。不挑剔環境的產品特性。
